Lorentz PS1200 Bomba solar
Conexiones de las bombas con energía solar / baterías

Todas las bombas Lorentz pueden trabajar sólo con paneles fotovoltaicos; las bombas solares PS2 150, PS2 200, y las bombas fotovoltaicas PS2 600 pueden trabajar con paneles y con baterías, o con paneles solares cargando las baterías.

Opcional hay controladores para el arranque automatico de un generador auxiliar, o para conectarse a la red eléctrica pública suministrando la energía faltante.

Lorentz Bombas solares
Sistema
Bomba Encend
Sobrecarga
Pozo Seco
Tanque Lleno / Titilando Batería Baja
Batería Voltaje
LED´s de Monitoreo
Batería o Solar
Directo
Solar para cargar Batería
Sensor pozo nivel bajo
Sensor nivel tanque alto
Puente en modo batería

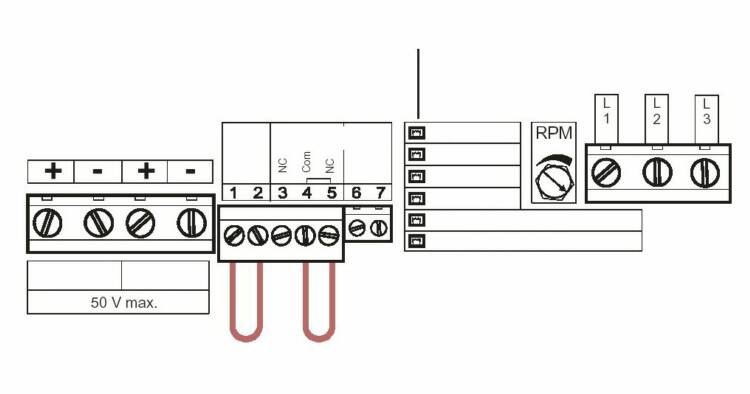

Conexiones y Monitoreo
para Lorentz PS 150 Boost
3 Fases + tierra
a la bomba
(nunca interrumpir aquí!)
Conexiones electricas cableo monitoreo
Conexiones electricas cableo monitoreo
Conexiones electricas cableo monitoreo
Conexiones electricas cableo monitoreo
Conexiones electricas cableo monitoreo
El Controlador PS2 y PSK2

Control y vigilancia del sistema de bomba e indicación de las condiciones de funcionamiento Instalación en superficie (sin componentes electrónicos bajo el agua)

  • Dos entradas para detector de marcha en seco, interruptor de flotador, presostato, mando a distancia, etc.

  • Nuevo arranque automático a los 20 minutos de haberse activado

  • La protección contra marcha en seco

  • Protección contra inversiones de polaridad, sobrecarga y excesos de temperatura

  • Control del régimen de giro, la velocidad de rotación máxima de la bomba puede ajustarse al 30 % del caudal, aproximadamente

  • Funcionamiento solar: MPPT (Maximum Power Point Tracking)

  • Funcionamiento con baterías: Protección contra descargas profundas y nuevo arranque automático al recuperarse la tensión mínima
IMPORTANTE

  • Los cuatro cables (3 fases + tierra) entre el controlador y la bomba nunca deben ser interrumpidos, esto puede causar el daño del controlador y/o del motor de la bomba.

  • La tensión de circuito abierto de los paneles solares no debe exceder la tensión máxima de cada sistema.

  • Un ejemplo: se conecta cuatro paneles solares de  12 V (voltios) en serie, entonces la tensión nominal será de 48 voltios, pero la tensión de circuito abierto sería alrededor de 86 voltios.

  • Las tensiones de corriente continua CC que se obtiene con  conexiones en serie de los paneles fotovoltaicos son mucho más peligrosas que las mismas tensiones con corriente alterna AC.

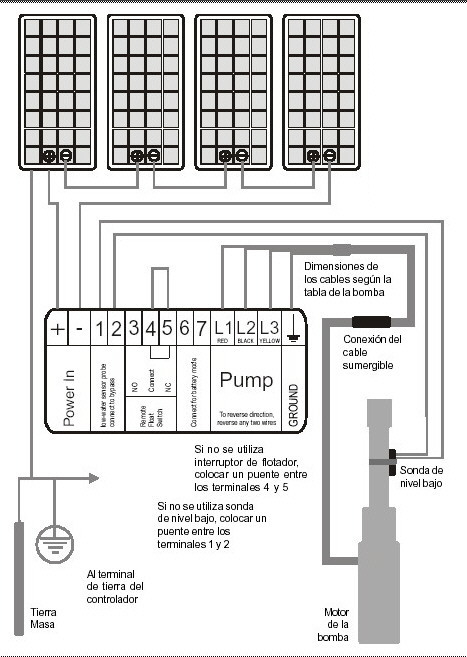

Diagrama de conexion con 4 paneles solares en serie
  • La tensión de circuito abierto de los paneles solares no debe exceder la tensión máxima de cada sistema.

  • Izquierda: Se conecta cuatro paneles solares de  12 V (voltios) en serie, entonces la tensión nominal será de 48 voltios, pero la tensión de circuito abierto sería alrededor de 86 voltios CC.

  • Las tensiones de corriente continua CC que se obtiene con  conexiones en serie de los paneles fotovoltaicos son mucho más peligrosas que las mismas tensiones con corriente alterna AC.
Instalación: paneles solares, bomba sumergible, pozo, tanque elevado
Diseños de sistemas de bombeo solar con / sin baterías
>>>
CC
