Sistema Solar Termosifón  con tubos colectores solares al vacío
El sistema solar termosifón reúne las siguientes ventajas:
  • La tecnología con vacuo de los colectores solares CPC es internacionalmente el más avanzado nivel de desarrollo en el área de calentamiento solar de agua.
            (CPC = Concentración Parabólica Compuesta)
  • Aparte del sol no se requiere ninguna otra fuente de energía.
  • Es sistema es automático, no requiere de una regulación.
VENTAJAS
Los rayos del sol llegan directamente al tubo de vacuo y se dirige por medios de los espejos hacia ellos. La radiación directa, como también la radiación indirecta de las nubes, se transforma en calor.

La transformación de la luz difusa está apoyada principalmente por el espejo de alta tecnología CPC. El calor se traspasa directamente al agua dentro de los tubos colectores. Por el alto factor de aislamiento térmico del vacuo alrededor del colector no puede salir calor desde el sistema.

Todos los tubos colectores terminan en el tanque de acero inoxidable. El agua caliente en los tubos colectores en seguidamente empieza a circular al tanque y paulatinamente calienta a todo el agua dentro del tanque de acumulación.

El tanque esta aislado en su totalidad con espuma poliuretano, para que el calor ganado no pueda escaparse tan rápido.
FUNCIONAMIENTO

Los espejos CPC (Concentración Parabólica Compuesta) concentran la luz solar en una forma óptima en el tubo colector.
  • 1.-Cuando solamente hay luz difusa (con nubes) los rayos solares se concentran en el tubo.
  • 2.-Cuando hay sol (medio día) se concentran los rayos en el tubo por medio del espejo
  • 3.-Cuando hay sol por la tarde o por la mañana) también se concentra la energía en el tubo colector
El tubo colector junto con el espejo CPC permitan generar mucho más energía que un simple tubo colector.
LOS ESPEJOS CPC
Sistema solar termosifón
Vista: espejos CPC y tubo termosifón
en la entrada al tanque
1.- Reflección de los rayos solares en el espejos CPC
con luz difusa
2.-Reflección de los rayos solares en el espejos CPC con luz directa (medio día)
3.-Reflección de los rayos solares en el espejos CPC con luz directa (por la tarde)
Principio del sistema solar termosifón
El agua caliente sube en el tubo colector directamente al tanque, y el agua fría del tanque baja por el tubo. Otra vez se repite este proceso.

Las ventajas del sistema solar termosifón son:
  • El agua caliente va directamente al tanque (no va por una tubería externa, que se enfría o que bloquea su corriente)
  • El tubo doble con aislamiento al vacío casi no se enfría, porque solamente permite entrar los rayos solares por el vacío, pero el calor no puede salir otra vez, porque necesita el aire (que no hay) como conductor.
  • Como resultado se genera más calor

TERMOSIFÓN
QUE ES DIFERNTE EN NUESTROS SISTEMAS
Los paneles "normales" de energía solar para calentamiento de agua tienen como colector "compuesto" una plancha de metal plana y un tubo de agua "fijado" debajo de la plancha.

Suponiendo, que éste panel plano sería de alta calidad, su eficiencia todavía es menor que con el sistema TermoSifón.

Criterios de calidad en paneles planos:
  • La plancha del colector plano debe ser enteramente de cobre o aluminio (buen conductor térmico)
  • El tubo de agua tiene que ser también de cobre
  • El tubo debe ser soldado a la palncha (remaches, pegas, etc. no garantizan un buén contacto térmico)
  • El vidrio debe ser "antireflejo" para que no funciona como espejo.
  • La tubería desde y hacía el tanque debe ser con un diametro grande y aislada para garantizar el flujo interno del sistema (panel - tanque)

De todas formas se enfría el panel plano mucho más, porque no tiene una zona de aislamiento al vacío como el sistema TermoSifón.

TermoSifón
Calefacción Solar
TermoSifón - Tubo y espejos
TermoSifón - Funcionamiento del espejo
TermoSifón - Funcionamiento del espejo
TermoSifón - Funcionamiento del espejo
Como funciona el TermoSifón - CODESO

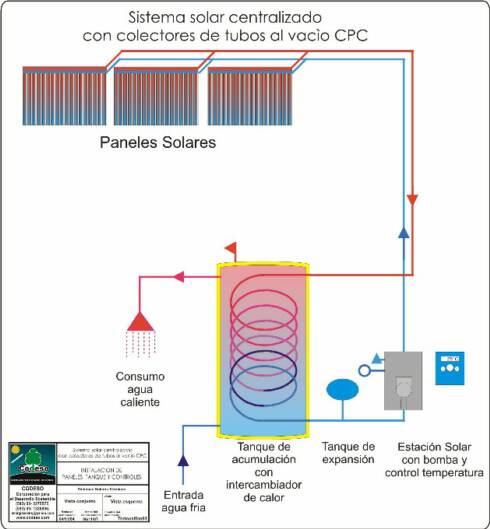

Sistema Central TermoSifón
Los colectores estan en un sitio central en el techo, y el tanque acumulador con la estacion solar estan cerca de los consumidores en un sitio central
